测量烟煤的胶质层指数（即胶质层厚度上限Y值，收缩度终点X值和体积曲线）可以反映工业焦炉炼焦的全过程。
测定原理：胶质层指数测定是模拟工业焦炉的碳化室反映而设计的。将煤样置于一特制煤杯中进行单侧加热，使其形成一系列的等温层面。各层面温度由加热端开始依次递降，并依次形成半角层、胶质层和未软化的煤面层三
个部分。在温度相当于固化点的层面以下形成半焦，在温度相当于软化点的层面以下形成胶质体，而软化点层面以上是未软化煤样。用探针测量出胶质体的最大厚度——Y,用它来表示煤的结焦性；试验过程中得到的体积曲线
可反应出胶质体的厚度、黏度；透气性以及气体的析出情况和温度间隔；在试验结束时测得收缩度——X,可表示半焦收缩程度。

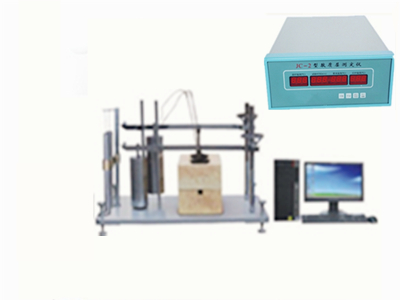

计算机型胶质层测定仪
1. 采用位移传感器取代传统的记录转筒，使图形绘制更准确、简单、省心。
2. 按国标要求自动控制，显示双炉或单炉的加热温度，并实时显示要求温度和电流开度。
3. 自动绘制双炉煤样的膨胀体积曲线（X）输入测到的胶质层面上层和下层数据后，自动画出上层和下层胶面曲线并计算出大厚度值（Y）。
4. 自动填写每10分钟的前后炉的炉温，在体积或曲线拐点处报警。提醒化验员进行相关操作。
5. 自动保存每次试验的相关数据，可随时查询温度和曲线数值，打印试验记录和试验报告。
6. 自诊断功能：在计算机上即时弹出提示窗口，显示各种故障信息并进行声音报警。
技术参数
大功率：2×4KW 测温元件：铠装K型热电偶
控温范围：(0～800)℃ 分辩力1℃ 测温精度±3℃
计时范围：0～ 999min 分辨力1min
记录转筒的线速度：1mm/1min（单片机型）
升温控制：（符合GB/T 479-1999）
30min升到250℃ 250℃～730℃之间 3℃/min
加热元件：硅碳棒(阻值4～8欧姆/支)
电 源： AC220V 50Hz
